Sabit montaj ultrasonik debimetre ( transit time -homojen sıvılar için )

Geçiş zaman hesabı prensibine göre çalışan Ultrasonik Debimetreler

Geçiş zamanlı ultrasonik debimetre ile, bir verici ile alıcı arasında sesin ne kadar süre geçeceği zamanı ölçülür.
Bu yöntem parçacık içeren akışkanlarda güvenilir değildir.

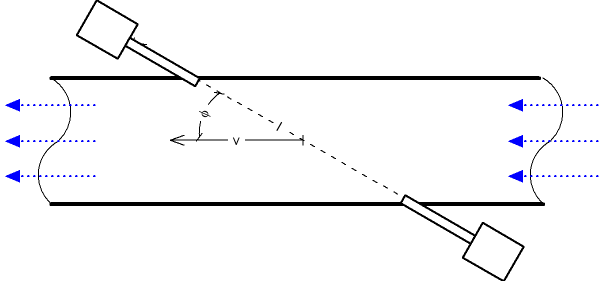

İki verici / alıcı (alıcı-verici) borunun her iki yanında bulunur. Vericiler, bir taraftan diğerine önceden belirlenmiş bir frekansta
titreşen ultrasonik dalgalar gönderir. Frekans farkı ortalama akışkan hızı ile orantılıdır.

Sıvı hızı aşağıdaki gibi ifade edilebilir:

V = ((t2 - t1) / (t2 t1)) (1 / 2cosΦ) (1)

V = akışkan akış hızı (m / s)

T1 = iletim süresi aşağı akış (lar)

T1 = iletim zamanı upstream (s)

L = sensörler arasındaki mesafe (m)

Φ = İletilen ultrasonik ışın ile sıvı akışı arasındaki göreli açı

Ultrasonik Debimetrelerle Faydaları

Akışa engel olmaz
Sıcaklık, yoğunluk veya viskozitedeki değişikliklerden etkilenmez
İki yönlü akış kapasitesi
Düşük akış kesilmesi
Korozyona dayanıklı
Debi yaklaşık% 1 doğruluk
Düşük güç tüketimi

Ultrasonik Debimetrelerle Sınırlamalar

Ultrasonik debimetrenin çalışma prensibi, boru boyunca homojen akış gerektirir. Aşırı katı maddelere
veya birlikte gelen gazlara sahip sıvı sıvılar ultrasonik darbeleri engelleyebilir.

Birincil çamur, karışık likör, aerobik olarak sindirilmiş çamur, çözünmüş hava , kalınlaştırılmış çamur ve sıvı
fazı, septik çamur ve aktif karbon çamuru için ultrasonik debimetreler önerilmez.Çakışan gazları olan sıvıların
güvenilir bir şekilde ölçülmesi mümkün değildir.

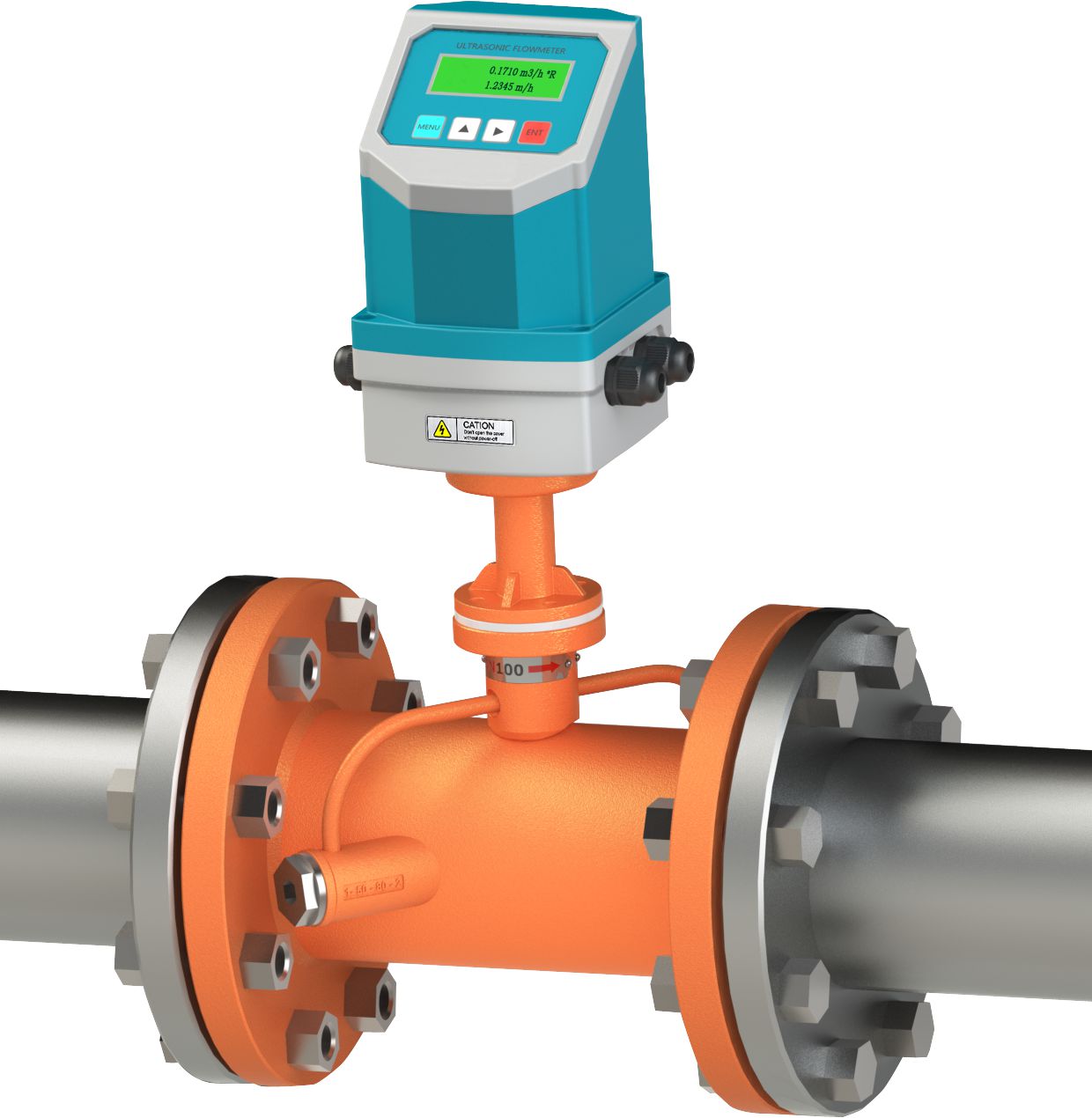

SABİT TİP ULTRASONİK DEBİMETRE TDS-100

Ölçüm Aralığı:0,01 … 12 m/sn
Besleme:AC220V veya DC24V
Güç Tüketimi:1.5W ´ dan az
Haberleşme Protokolleri : MODBUS, M-BUS, Fuji ve diğer haberleşme protokolleri
Opsiyonel Ek Özellik : 2 Adet PT100 ile Kalori / Enerji Hesabı
Bağlantı : DN15 - DN6000
Doğruluk:±1% ´den iyi
Tekrarlanabilirlik:0.2% ´ den iyi
Ölçüm Prensibi:Geçiş Zamanı Ölçüm Prensibi
Ölçüm Periyodu:500ms
Gösterge:Arka Aydınlatmalı LCD , Anlık / Toplam Debi, Sıcaklık, Yoğunluk vb. Göstergeleri
Çıkış:4-20 mA veya 0-10 V Analog Çıkış; 0-1kOhm, 0.1%
Hassasiyetli, Röle Çıkış ve RS485 Seri Çıkış
Giriş:3 Analog Giriş, Ops. 3 Telli PT100 Girişi
Kayıt:Otomatik Ayarlı 64 Gün / 64 Ay ve 5 Yıl Kayıt ÖzelliğiKullanılabilir
Boru Materyali:Çelik, Paslanmaz Çelik, Dökme Demir,Bakır, PVC, Alüminyum, FRP vb. ( Liner olmak koşulu ile )
Ölçülebilir Akışkanlar:Su, Deniz Suyu, Endüstriyel Atık Suyu, Asit / Baz sıvılar, Alkol, Bira ve diğer homojen sıvılar
Sıcaklık Aralığı:Ana ünite -30°C - 80°C, Sensörler -40 °C -110 °C
Nem Aralığı:85% RH
Kablo :Sensör Max. Bağlantı 20 metre, RS485 Max. bağlantı ile 1000 metre bilgi gönderilebilir.
Sıcaklık dayanımı : -40 °C -160 °C
Elektriksel koruma sınıfı:IP67
