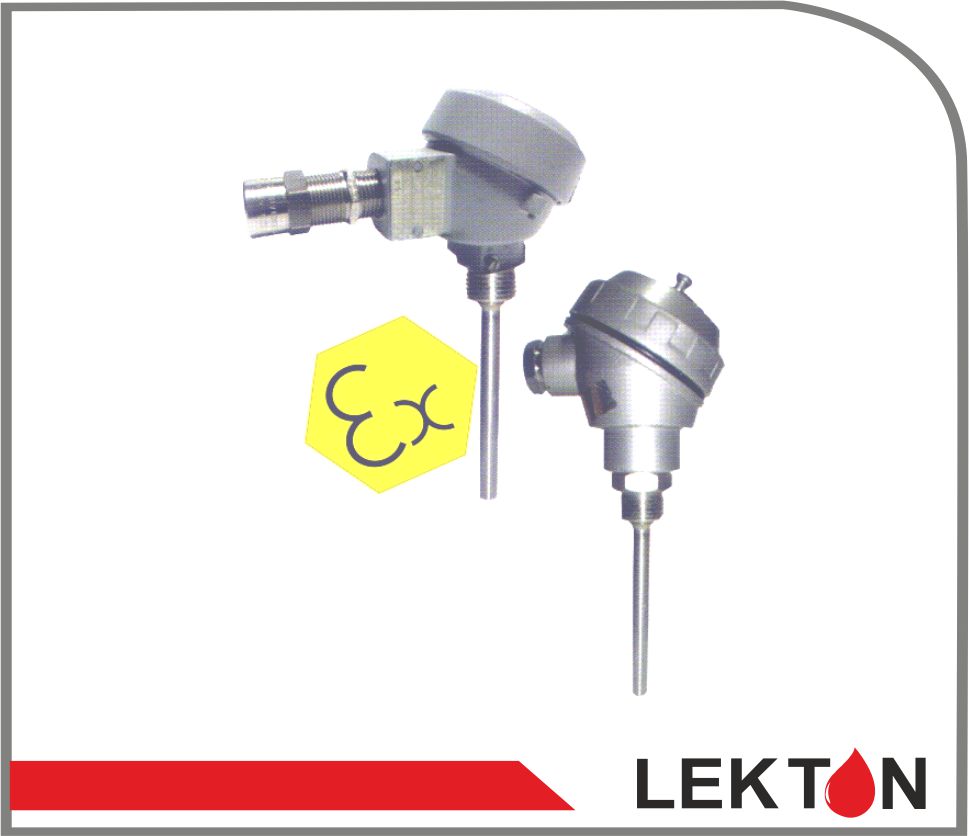

Model : LK-RT
Ölçüm aralığı : -200 ... 2320°C
Prob boyu : 50 mm - 500 mm
Prob çapı : 6 mm - 9 mm
Prob malzemesi : Paslanmaz çelik
Bağlantı : ½" rekorlu
Termokupl çeşitleri: Bayonet , porta , rekorlu , kafalı
Kafa malzemesi : Aluminyum
Ex : EEx ia IIC T6 (ATEX-NEPSI)

Düz tip termokupllar -200°C'den 2320°C'ye kadar değişik proseslerde yaygın olarak kullanılır. Termokuplun ömrünü uzatabilmek için proses şartları çok iyi belirlenmelidir. Bu doğrultuda termokuplla ilgili uygun eleman, izolatör, dış koruyucu gerekiyor ise iç koruyucu doğru seçilmelidir.

TERMOKUPL : DIN 43710 ve IEC 584
DIS KORUYUCU : DIN ve AISI standarlarinda metal, DIN 40685 Seramik
KAFA : DIN 43729 A tipi ve B tipi Alüminyum döküm kafa. IP67 korumalı

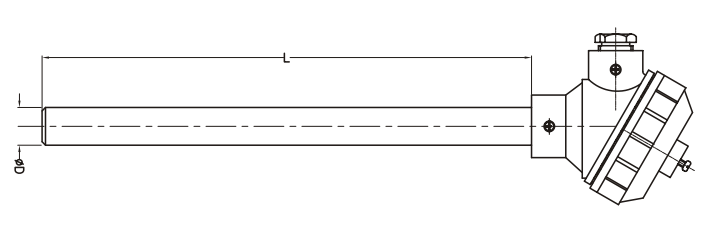

Resim no'lu termokupllar metal koruyuculudur. Metal koruyucu çaplarına göre A tipi veya B tipi kafa kullanılır. Rekorsuz ve flanşsız tipdir. Rekor veya flanş istendiğinde özel durumlar hanesine rekor,flanş vb. bilgiler eklenir. Bu tip termokupllarda eleman teli ucu kaynaklı olarak izolatörle direk metal boru içine monte edilmiştir. İnsetsiz tipdir.

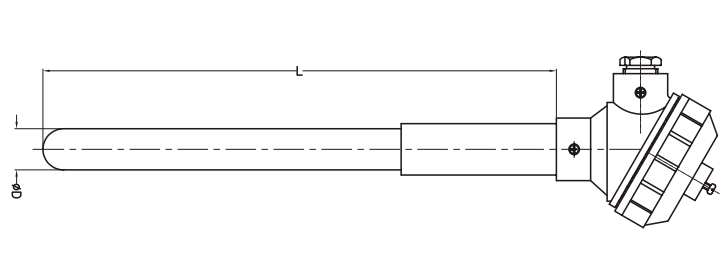

Resim no'lu termokupllar seramik koruyuculudur. Yüksek sıcaklıklarda kullanılan KER-610, KER-530 ve KER-799 seramik koruyuculu tüpler metal bir tutucu boru ile kafaya bağlıdır. Gerektiğinde flanş veya rekor ile monte edilebilir. Resimde görüldüğü gibi termokupllun dalma boyu kafanın altından başlar.

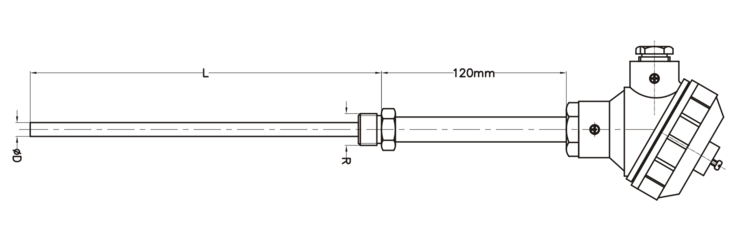

Resim no'lu termokupllar insetli tipdir. Metal koruyuculu, rekor bağlantılıdır. Kafa-rekor arası 120 mm'dir. Standart rekoru ½'dir. Kafanın bağlantıdan uzak kalması gereken prosesler için seçilir.

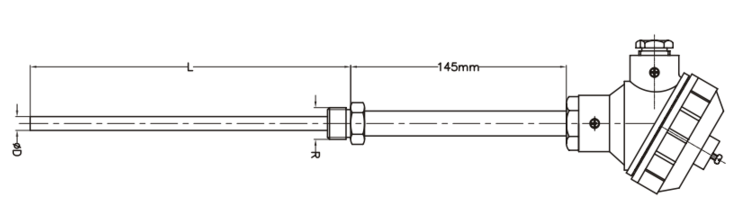

Resim no'lu termokuplların OT03'den tek farkı kafa-rekor arası 145 mm'dir.

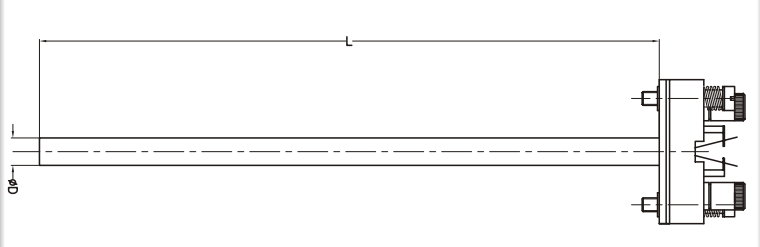

Resim no'lu termokupllar dış koruyucu kılıfın sökülmemesi gerektiği proseslerde kullanılan OT03 VE OT04 termokupllarda dış koruyucu borunu'nun içine monte edilen standart tipdir.
