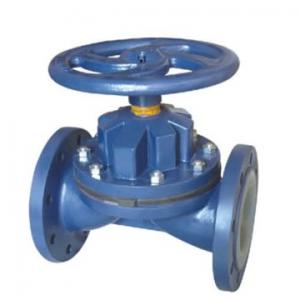

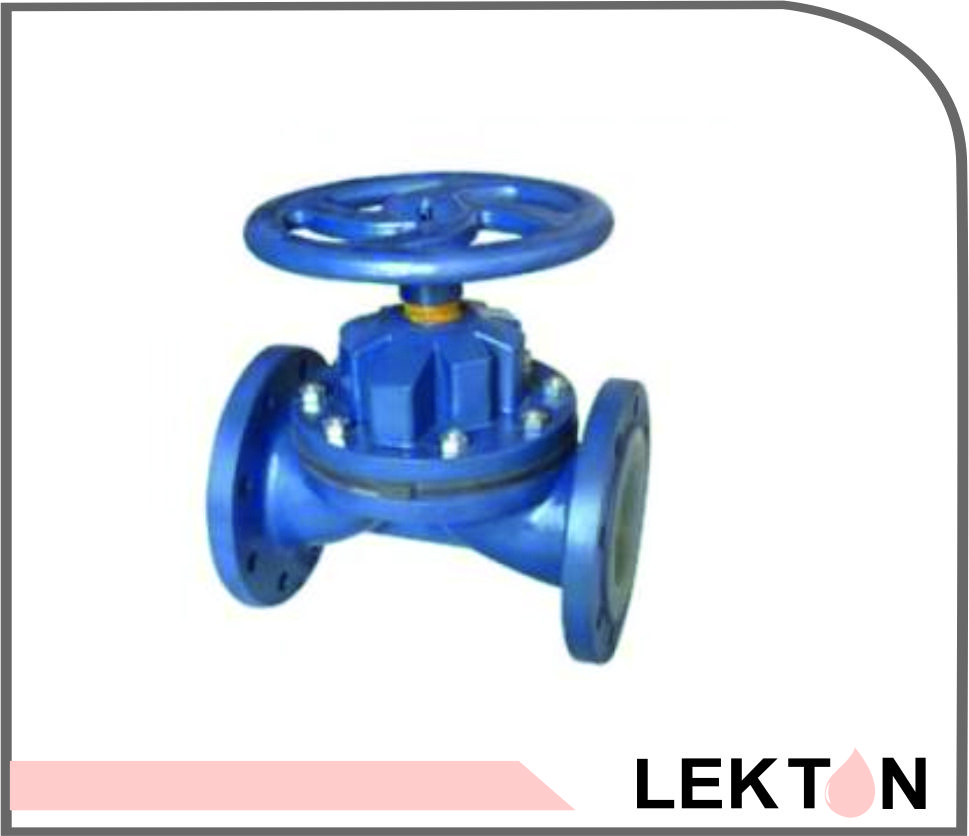

Diyafram Valf

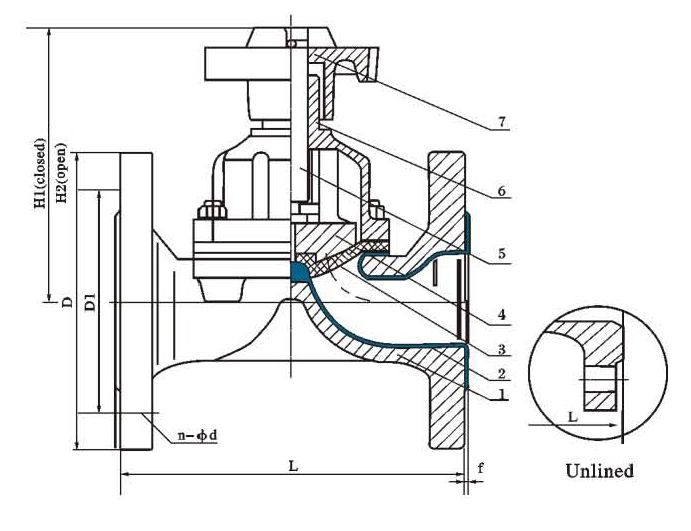

Gövde malzemesi (1): Dökme demir ,Grafitli dökme demir ,karbon çelik ,paslanmaz çelik
Kapak malzemesi (6): Dökme demir ,Grafitli dökme demir ,karbon çelik ,paslanmaz çelik
İç Kaplama malzemesi (2): Kaplamasız / Fluorin plastik
Diyafram malzemesi (3): Fluorin plastik ( aşınmaya karşı dayanımı yüksek malzeme )
Disk malzemesi (4) :Dökme demir
Mil (5) :Karbon çelik ,paslanmaz çelik
El volanı (7): Dökme demir

Bağlantı （DN）	Nominal Basınç （MPa）	Çalışma Basıncı （MPa）	L	D	D1	Z-Φ	f	H1	H2	D0	（Kg）
15	1.6	1.6	108	95	65	4-14	2	90	99	75	2.5
20			117	105	75	4-14	2	93	103	75	3
25			127	115	85	4-14	2	100	112	85	4
32			146	140	100	4-18	2	127	144	120	6.5
40			159	150	110	4-18	2	136	156	120	7.5
50			190	165	125	4-18	2	151	177	120	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	198	273	230	23.5
100			305	220	180	8-18	2	266	320	280	34
125			356	250	210	8-18	3	319	386	280	44
150			406	285	240	8-22	3	380	453	368	67.5
200		0.6	521	340	295	8-22	3	506	626	400	141.5
250			635	395	350	12-22	3	598	734	500	229
300		0.4	749	445	400	12-22	3	698	778	560	321
350			749	505	460	16-22	3	723	883	560	360

---

---
