LEKTON DF6100-EH Ultrasonik portatif doppler debimetre

Doppler Etkisi Ultrasonik Debimetre
Doppler Etkisi Ultrasonik Akış ölçer, akışkan hızı ölçmek için yansıyan ultrasonik ses kullanır. Ultrasonik frekans kaynağı, alıcı ve akışkan taşıyıcı arasındaki frekans kaymasını ölçerek göreceli hareket ölçülür.Ortaya çıkan frekans kayması Doppler Efekti olarak adlandırılır.
Sıvı hızı aşağıdaki gibi ifade edilebilir:
V = c (fr - ft) / 2 ft cosΦ (1)
Fr = alınan frekans
Ft = iletim frekansı
V = akışkan akış hızı
Φ = İletilen ultrasonik ışın ile sıvı akışı arasındaki göreli açı
C = sıvıdaki ses hızı
Bu yöntem sıvıdaki yansıtıcı parçacıkların bir kısmını gerektirir. Yöntem, berrak sıvılar için uygun değildir.

DF6100-EH：

14 saat şarj edilebilir pil ile çalışabilme
DN40..DN4000 boru hatlarında kullanılabilir
Kirli sıvılar ,For dirty liquids, belirli bir miktar hava kabarcığı veya veya sıvı içersinde katı partiküller içeren sıvılar
0.05m/s < akış <12 m/saniye , akışkan hızlarının ölçümü
Boru içindeki akışkanı kapatmadan montaj imkanı
Kaliteli sensörleri ile -35℃ ~ 200℃ sıcaklık aralığında kullanabilme .
4-20mA, toplam debi şalter çıkışı ve anlık debi şalter çıkışı
<%2 Hassasiyet

Ölçüm prensibi :Doppler
Çözünürlük : 0.25mm/s
Tekrarlanabilirlik : 0.2% okuna değerin
Hassasiyet :0.5% -- 2.0% F.S.
Cevap zamanı : 2-60s opsiyonel
Akışan hız aralığı : 0.05- 12 m/s
Akışkan özelliği : akışkanlar 100ppm partikul içermeli ve %20 si 100 micron üzerinde olmalıdır
Besleme :AC: 85-265V
Kasa : El terminali ABS
Ortam sıcaklığı : -20℃ to +60℃
Elektriksel koruma sınıfı : IP65 - EN60529
Gösterge : 2 line × 8 karakter LCD, 8-dijit anlık veya 8-dijit toplam debi (sıfırlanabilir-gallons, ft³, barrels, lbs, liters, m³,kg )

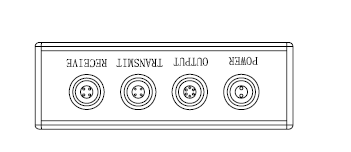

Haberleşme : 4-20mA,toplam debi ve alarm çıkışı için röle
Programlama : 6 adet buton ile.

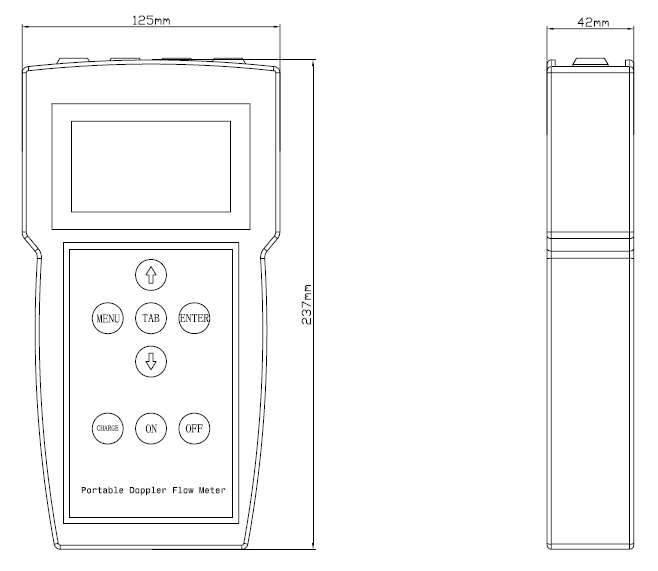

Ölçüler :Sensörler:235X125X45mm , kasa:410X320X80mm
Hassasiyet :0,6 kg.

SENSOR :

Tipi : Yüzey montaj
Koruma sınıfı : IP65. IP67 veya IP68 - EN60529
Akışkan sıcaklığı :Standart: -35℃~85℃ kısa süreli 120℃ ,Yüksek sıcaklık : -35℃~200℃ kısa süreli 250℃
Boru çapı : 40-4000 mm

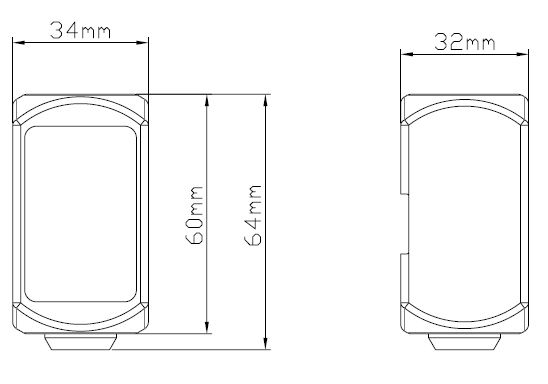

Sensor boyutları : 60(h)*34(w)*33(d)mm
Malzeme : Standart sensor aluminyum dur.
Kablo boyu : 5 metre
